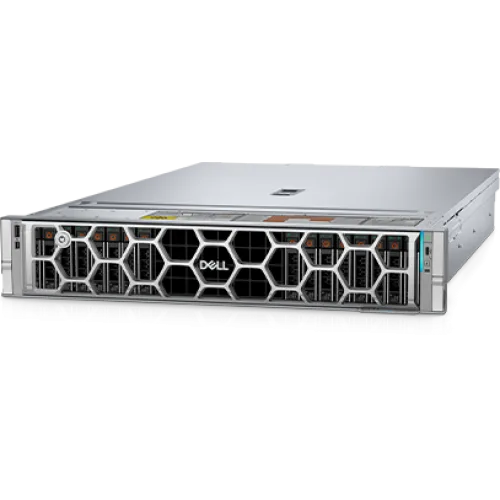

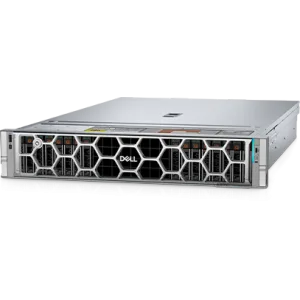

Стоечный сервер Dell PowerEdge R770AP, 2U стоечный сервер, Intel Xeon, DDR5, NVMe

Основное описание стоечного сервера Dell PowerEdge R770AP

Dell PowerEdge R770AP — стоечный сервер для обработки корпоративных данных и размещения приложений. Основная задача изделия — обработки корпоративных данных и размещения приложений в согласованной рабочей среде. При подборе учитывают процессор: Two Intel Xeon 6 6900-series процессоры with P-Cores with до 128 Cores. Для этой модели указан следующий параметр: embedded nic — 1 Gb dedicated BMC Ethernet порт. Значение характеристики «порты» — Front Ports; • 1 x USB 2.0 Type - C порт; Rear Ports; • 1 x Dedicated BMC Ethernet порт; • 2 x USB 3.1 Type A порты; • 1 x VGA; Internal Ports; • 1 x USB 3.1 Type A порт. Параметр «тип памяти» — RDIMM; Память Module Slots; 24 DDR5 DIMM slots; Maximum RAM; RDIMM 3 ТБ. Состав конфигурации включает корпус или модуль и согласованные узлы питания, вычислений либо подключения — по роли платформы. Подбор начинают с задач пользователя и схемы подключения устройства. Параметры подключения нужно оценивать вместе с возможностями второй стороны соединения. Разумный резерв определяют по реальному сценарию следующего этапа эксплуатации. Возможности платформы сопоставляют с выбранной конфигурацией, чтобы все её компоненты работали согласованно.

Функциональные возможности и принцип работы

Принцип использования связан с задачей: обработки корпоративных данных и размещения приложений. Процессор — Two Intel Xeon 6 6900-series процессоры with P-Cores with до 128 Cores.: вычислительную платформу сопоставляют с характером нагрузки и требованиями прикладного ПО. При оценке производительности учитывают всю цепочку вычислений и передачи данных. Права администраторов и подключение к сети управления задают при вводе в эксплуатацию. Пробное подключение показывает, насколько конфигурация отвечает задаче. Для практического расчёта используют параметры подходящего исполнения.

Технические особенности

• Бренд: Dell
• Модель: PowerEdge R770AP
• Тип изделия: стоечный сервер
• Процессор: Two Intel Xeon 6 6900-series процессоры with P-Cores with до 128 Cores.
• Оперативная память: 24 DDR5 DIMM slot, поддерживает RDIMM 3 ТБ max, speeds до 6400 MT/s; • Поддерживает registered ECC DDR5 DIMMs only; Note: The installed процессор may reduce the operating speed of the DIMM
• Контроллеры хранения: Internal Controllers (RAID): PERC H975i DC-MHS спереди; • External Controllers: N/A; • Internal Boot: Boot Optimized Storage Subsystem (BOSS-N1 DC-MHS): HWRAID 1, 2 x M.2 NVMeSSDs or USB
• Дисковые отсеки: Front bays:; • No backplane configuration; • До 16 x 2.5-дюйм G5 x4 NVMe (SSD) max 245.76 ТБ; • До 16 x 2.5-дюйм G5 x2 NVMe (SSD) max 245.76 ТБ; • До 32 x EDSFF E3.S Gen5 NVMe (SSD) max 491.52 ТБ; Rear bays: N/A
• Блоки питания: 1500 Вт Titanium 100-120 LLAC or 200-240 HLAC, 240 VDC, горячая замена с резервированием; • 1800 Вт Titanium 200-240 HLAC, 240 VDC, горячая замена с резервированием; • 2400 Вт Titanium 100-120 LLAC or 200-240 HLAC, 240 VDC, горячая замена с резервированием; • 3200 Вт Titanium 200-220 HLAC or 220.1-240 HLAC, 240 VDC, горячая замена с резервированием; • 3200 Вт Titanium 277Vac & HVDC, горячая замена с резервированием*
• Embedded NIC: 1 Gb dedicated BMC Ethernet порт
• Порты: Front Ports; • 1 x USB 2.0 Type - C порт; Rear Ports; • 1 x Dedicated BMC Ethernet порт; • 2 x USB 3.1 Type A порты; • 1 x VGA; Internal Ports; • 1 x USB 3.1 Type A порт
• PCIe: До 5 Gen5 PCIe slots (x16 connectors); • Slot 2 1 x16 Gen5 (x16 connector) full высота, half length; • Slot 3 1 x16 Gen5 (x16 connector) full высота/low profile, half length; • Slot 9 1 x16 Gen5 (x16 connector) full высота/low profile, half length; • Slot 7 1 x16 Gen5 (x16 connector) full высота, half length; • Slot 5 1 x16 Gen5 (x16 connector) full высота, half length
• Операционная система: Canonical Ubuntu Server LTS; Red Hat Enterprise Linux; SUSE Linux Enterprise Server; VMware vSAN / VMware ESXi; Microsoft Windows; Microsoft Windows Server; Microsoft Windows Server Datacenter
• Тип памяти: RDIMM; Память Module Slots; 24 DDR5 DIMM slots; Maximum RAM; RDIMM 3 ТБ
• Накопители: Front Bay; No backplane configuration; До 16 x 2.5-дюйм G5 x4 NVMe (SSD) max 245.76 ТБ
• Загрузочная подсистема: Boot Optimized Storage Subsystem (BOSS-N1 DC-MHS): HWRAID 1, 2 x M.2 NVMe SSDs; USB; Internal controllers; PERC H975i Front DC-MHS
• Безопасность: Cryptographically signed firmware; Data at Rest Encryption (SEDs with local or external key mgmt); Secure Boot; Secured Component Verification (Hardware integrity check); Secure Erase; Silicon Root of Trust; System Lockdown; TPM 2.0 FIPS, CC-TCG certified; Chassis Intrusion Detection
• Вентиляторы: До 6 hot swappable fans
• Передние порты: 1 x USB 2.0 Type C порт
• Задние порты: 1 x Dedicated ethernet порт for iDRAC management; 1 x VGA; 2 x USB 3.1 Type A порты; Internal Ports; 1 x USB 3.1 Type A порт
• Форм-фактор: 2U стоечный сервер
• Высота: 3.42 in. (86.80 мм)
• Ширина: 19.00 in. (482.00 мм); Глубина (for сзади I/O configuration); 31.59 in. (802.40 мм) with bezel; 31.56 in. (801.51 мм) without bezel
• Масса: Max 64.59 lb (29.30 кг)
• Установка в стойку: ReadyRails II sliding rails with опционально cable management arm (CMA) and strain relief bar (SRB) for 4-post racks; Combo (Drop-in/Stab-in) rails with опционально CMA and SRB for 4-post racks.; ReadyRails static rails for 4-post and 2-post racks.; Blind Mate Power ReadyRails (static, stab-in) for systems with спереди I/O configuration
• Ёмкость: DIMM rated voltage and speed
• Процессорная платформа: DIMMs with capacities 32 ГБ, 64 ГБ, 96 ГБ, and 128 ГБ are supported on P- core процессоры.

Применение

Практический пример применения — организация вычислительного узла. Практический выбор опирается на сценарий работы и требования к среде. План развития рабочего места помогает избежать преждевременной замены оборудования. Модель подходит, если её подтверждённые параметры закрывают требования проекта. Для задачи за пределами поддерживаемых режимов потребуется иной вариант оборудования. Результат оценивают на привычных приложениях и типичных операциях.

Преимущества Dell PowerEdge R770AP

Преимущества этой модели рассматривают по подтверждённым параметрам и условиям использования. Процессор — Two Intel Xeon 6 6900-series процессоры with P-Cores with до 128 Cores.: вычислительную платформу сопоставляют с характером нагрузки и требованиями прикладного ПО. Embedded NIC — 1 Gb dedicated BMC Ethernet порт: такой параметр учитывают при согласовании рабочего сценария и подключаемого окружения. Порты — Front Ports; • 1 x USB 2.0 Type - C порт; Rear Ports; • 1 x Dedicated BMC Ethernet порт; • 2 x USB 3.1 Type A порты; • 1 x VGA; Internal Ports; • 1 x USB 3.1 Type A порт: такой параметр учитывают при согласовании рабочего сценария и подключаемого окружения. Для практического расчёта используют параметры подходящего исполнения.

Совместимость и подбор

При подборе сверяют обозначение модели, разъёмы и поддерживаемое ПО. Параметры подключения нужно оценивать вместе с возможностями второй стороны соединения. Кабели и принадлежности подбирают по интерфейсам обеих сторон соединения. Нужное исполнение аксессуара выбирают по обозначению модели и схеме подключения. В заявке указывают нужное исполнение и состав принадлежностей. Всю цепочку соединения проверяют вместе, включая устройство, кабель и программные настройки.

Конструкция и технические особенности PowerEdge R770AP

Исполнение корпуса учитывают при выборе места установки и способа подключения. Значение характеристики «порты» — Front Ports; • 1 x USB 2.0 Type - C порт; Rear Ports; • 1 x Dedicated BMC Ethernet порт; • 2 x USB 3.1 Type A порты; • 1 x VGA; Internal Ports; • 1 x USB 3.1 Type A порт. Условия установки учитывают вместе с габаритами и питанием оборудования. Для регулярной эксплуатации сохраняют удобный доступ к точкам подключения. В спецификацию включают требуемое исполнение корпуса и принадлежностей. Кабели и принадлежности подбирают по интерфейсам обеих сторон соединения.

Монтаж и эксплуатация

Для размещения заранее проверяют размеры, пространство вокруг корпуса и питание. Организованное подключение упрощает обслуживание и поиск нужного устройства. Соединения закрепляют так, чтобы движение оборудования не создавало нагрузку на разъёмы. При вводе в эксплуатацию проверяют устройство на характерной нагрузке. Параметры эксплуатации фиксируют, чтобы повторное подключение было предсказуемым. Изменения программной среды проверяют на текущем составе оборудования.

Сравнение с близкими моделями

Для сравнения по параметрам можно открыть Dell PowerEdge R960 (4U стоечный сервер, DDR5), Dell PowerEdge R7725xd (2U стоечный сервер, AMD EPYC). Сравнение начинают с нужного интерфейса, исполнения и рабочих режимов. При расчёте конфигурации учитывают будущие задачи и расширение системы. Предельные значения служат ориентиром при согласовании комплектации. Близкое название линейки не означает одинаковый набор параметров и опций. В запросе «Делл PowerEdge R770AP» укажите задачу и необходимый состав поставки.

Комплектация

Комплектацию закрепляют в согласованной спецификации заказа. Для заказа аксессуаров сверяют рабочий режим, разъёмы и размещение устройства. Официальный дистрибьютор Dell в России уточнит цену и условия поставки выбранного исполнения.
